Aufprägen/Gravieren auf Rotations- oder Regelflächen
|
|
Das Aufprägen/Gravieren von linienhaften 2D-Zeichnungsobjekten (Linien, LWPolylinien, Kreis- oder Ellipsenbögen und 2D-Splines) auf Rotationsflächen oder Regelflächen kann mit Hilfe der Programme GRAV-ROT bzw. GRAV-REG erfolgen.
1. Aufprägen auf Rotationsflächen
Das Programm besteht aus zwei Teilprogrammen: GRAV-RO1 und GRAV-RO2.
Nach dem Laden und Starten des Programms GRAV-ROT.vlx wird über die Arbeitsweise dieser beiden Teilprogramme informiert.
Wenn das Programm GRAV-RO1 gestartet wird, so wird der Nutzer aufgefordert, die Konturlinie anzuwählen, die bei Rotation um die y-Achse die Rotationsfläche erzeugt. Dann wird der zum Aufprägen zulässige rechteckige Bereich in der xy-Ebene - beginnend bei 0,0 dargestellt.
Damit ist die Arbeitsweise des ersten Programmteils beendet.
Der Nutzer kann die linienhaften 2D-Zeichnungselemente innerhalb der zulässigen Rechteckbereichs erzeugen bzw. anordnen

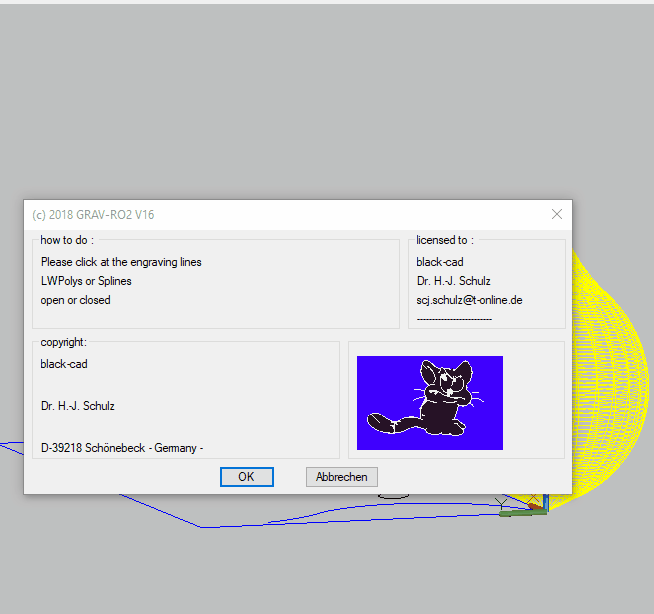

Nach dem Starten von GRAV-RO2 werden die linienhaften 2D-Zeichnungselemente aus dem Rechteckbereich auf die 3D-Rotationsfläche als 3D-Polylinien mit steuerbarer Auflösung projiziert.
|
|
|
|
|
|








| |
